CARA CREATE INTERFACE, PORT DAN LAG DI ALU GNS3

Cara create interface port dan lag di ALU simulasi GNS3, yang pertama kudu diperhatikan adalah simulator ALU akan reset dalam 60 menit sekali, supaya tidak restart kita harus beli lisensinya,dan supaya simulator berjalan lancar disarankan menggunakan GNS3 versi  1.3.0.

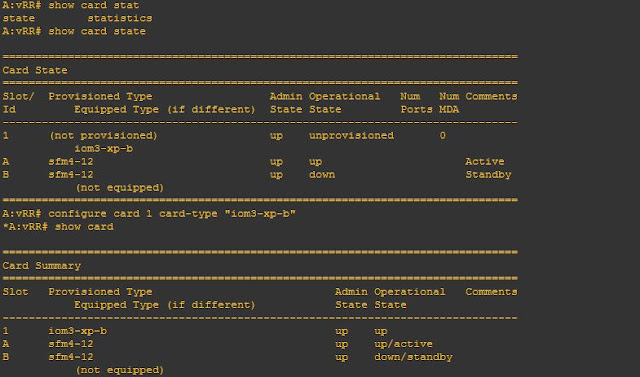

Yang pertama dilakukan adalah ketik show card, selanjutnya configure card yang dipilih

Selanjutnya memilih type MDA yang akan digunakan,disini menggunakan "m5-1gb-sfp-b"

Berikut adalah type mda yang bisa dipilih:

Masukan command show port , sudah berhasil create port di router ALU,belum selesai disini untuk bisa terhubung ke router tetangga, harus create interface.berikut tampilan port yang barusan dicreate

Terus bagaimana cara memasukan IP address di port tersebut? untuk memasukan ip address harus create interface terlebih dahulu ,

A:vRR#  configure router interface "to PC"

*A:vRR>config>router>if$ port 1/1/2

*A:vRR>config>router>if$ address 10.10.10.10/30

*A:vRR>config>router>if$ info

----------------------------------------------

            address 10.10.10.10/30

            port 1/1/2

            no shutdown

Jika membutuh port access bisa dicreate LAG, ini biasanya digunakan ISP,berikut cara createnya

Alert tersebut muncul karena port 1/1/3 autonegonya belum di set OFF, berikut command untuk merubah mode port jadi access

*A:vRR# configure port 1/1/3

*A:vRR>config>port# ethernet autonegotiate

  - autonegotiate [limited]

  - no autonegotiate

             : keyword

*A:vRR>config>port# ethernet autonegotiate limited

Berikut tampilannya jika berhasil create port lag
